    高壓大口徑 出口墨西哥｜良工閥門長輸管線全焊接球閥系列

    日期：2020-08-18   瀏覽次數：4729


        良工閥門創新升級產品“長輸管線高壓大口徑全焊接球閥”，采用三段型新型全焊接球狀閥體結構，啟閉靈活、輕巧，密封嚴密。訂單順利通過客戶嚴格檢驗，成功出口墨西哥。為推動公司產品的轉型升級做出了積極貢獻！

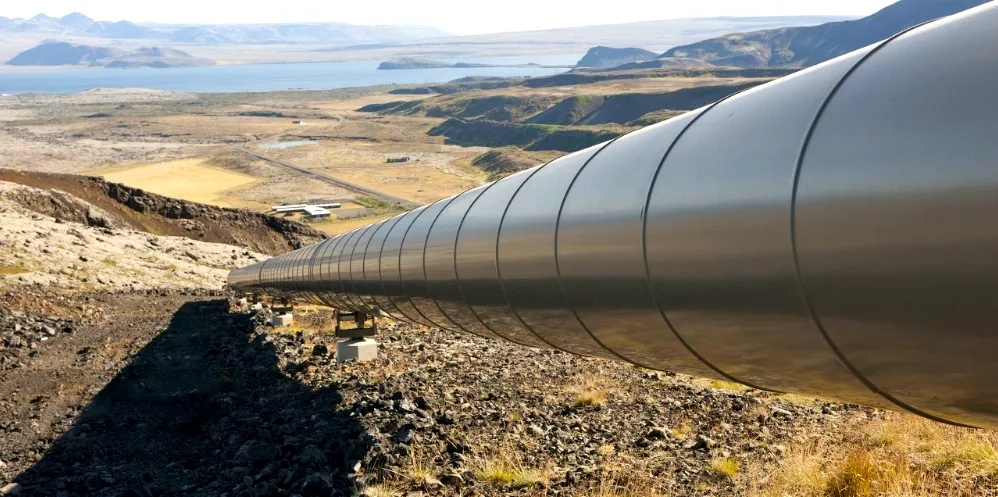

        管道輸送技術是物流運輸的一項新型方式，被稱為第三交通，國外對氣相、液相、固液相的介質都用長輸管道輸送。

        高壓大口徑閥門是閥門行業發展的趨勢，使用量大、涉及面廣，品種繁多，其質量的好壞，技術水平的高低直接關系到各個使用部門的安全生產、經濟效益的長久發展。隨著國民經濟的發展，對閥門的結構設計、材料選用和生產工藝提出了更高的要求。


       良工閥門投入巨資，集合全公司的技術力量進行攻關，研發并制造了規格為：

    42"-600Lb

    30"-900Lb

    30"-600Lb

    24"-900Lb

    24"-600Lb

    的長輸管線高壓大口徑全焊接球閥，順利通過了客戶的嚴格檢驗，成功出口墨西哥。為推動公司產品的轉型升級做出積極的貢獻。


         在此次研發過程中，公司放棄原有成熟的產品結構設計，采用三段型新型全焊接球狀閥體結構。球形全焊接球閥采用撐板式固定球結構。閥體采用緊湊型的球形鍛件焊接而成。焊接后啟閉靈活、輕巧，密封嚴密。閥門的重量大大減小，從而降低了產品的制造成本。


         閥門的閥座采用PMSS（金屬和非金屬雙重密封）型式，第一級密封由閥座和球體的金屬對金屬之間實現；第二級由彈性材料對球體來實現；在第二級密封失效的情況下，第三級塑料插件對球體來實現；延長閥門的使用壽命，絕對的零泄漏。
         在此設計中，介質中的硬性顆粒無法嵌入第一級金屬密封面；也無法嵌入第二級彈性材料，彈性材料會隨著硬性顆粒的擠壓而變形，當下次開閥時硬性顆粒，將從閥座表面彈出；如硬性顆粒確實嵌入彈性密封，它也會被彈性密封面的彈性吸收，不會產生劃傷球體的強度，因此不會產生機械損壞。彈性密封面的抗沖蝕方式猶如噴砂室的鋼制圍墻必須使用橡膠墊保護以防止被沖蝕一樣，通過變形吸收了沖蝕能量，然后再將其返彈。從而降低沖刷和磨損。


    三大類型

    Fully Welded Ball Valves

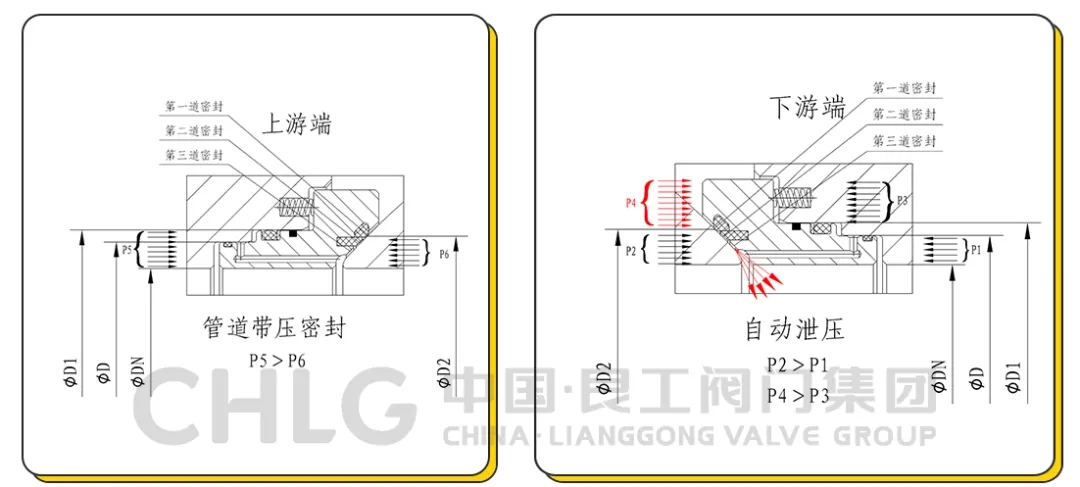

    ① DBB型

    金屬+VITON橡膠+塑料插件多重密封閥座，單活塞效應，上游端密封，自泄壓結構。

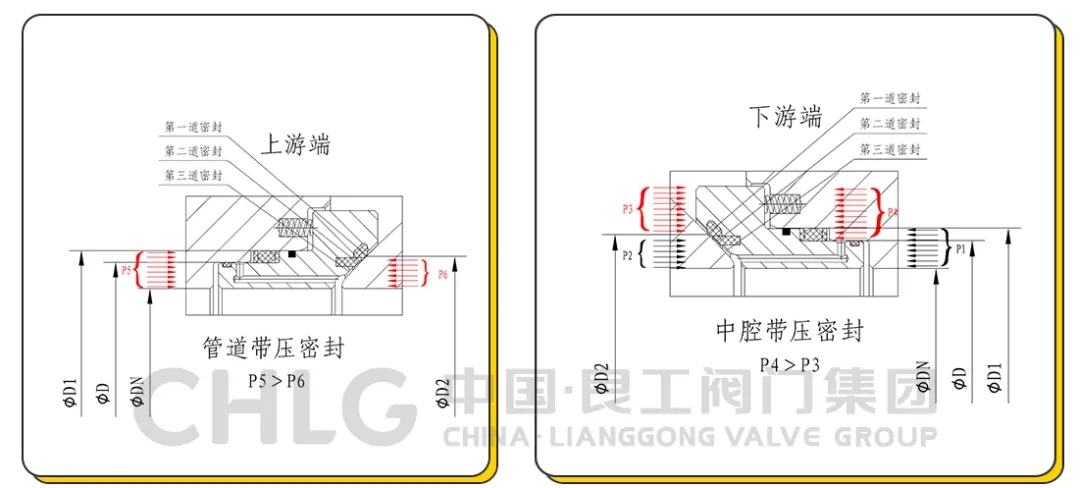

    ② DIB-Ⅰ型

    金屬+VITON橡膠+塑料插件多重密封閥座，雙活塞效應（閥體中腔帶安全泄放閥），閥體中腔與管道兩端帶壓均可密封，即使上游端閥座完全損傷，下游端閥座也能保證密封。



    ③ DIB-Ⅱ型

    金屬+VITON橡膠+塑料插件多重密封閥座，上游端采用單活塞效應閥座，下游端采用雙活塞效應閥座，可自泄壓（泄往上游端）。但安裝時按流向指示。


    固定式球閥閥桿/壓蓋部位和側閥體閥座支承部位都設計有注脂孔，安裝有注脂閥，如果閥桿和/或閥座密封有所損傷而引起泄漏，可使用密封脂實現二次密封。每個注脂閥內都裝有一個內藏式止回閥，防止密封脂在介質的作用下外溢，注脂閥端部為注脂槍快速連接的接頭。
